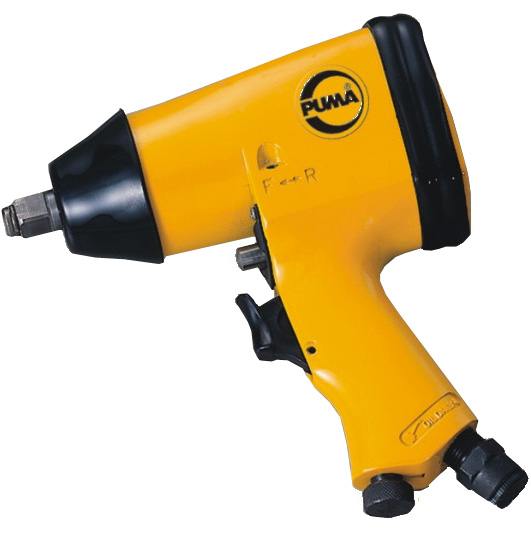

点击图片查看原图把手类型 ：
手持枪式
方头尺寸 ：
1/2 (in)
最大扭距 ：
310 (牛米)
自由转速 ：
7000 (转/分)
重量 ：
2.24 (Kg)
长度 ：
178 (mm)
进气口NPTF ：
1/4 (in)
平均耗气量 ：
13.5 (cfm)
螺栓直径 ：
16 (mm)
气管直径：3/8＂

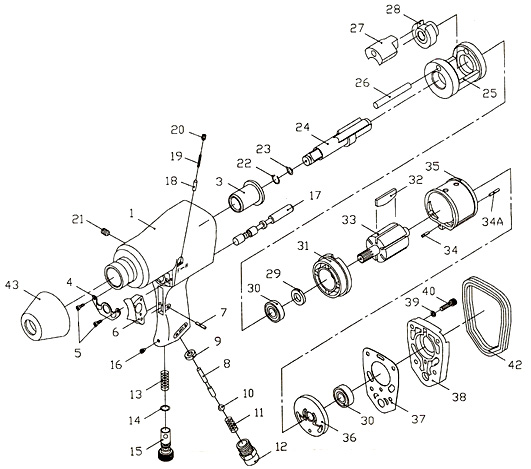

巨霸气动扭力扳手AT-5040分解图：
巨霸气动扭力扳手AT-5040分解图：
|
零件号码 |
品名 |
零件号码 |
品名 |
| 01 | 本体 | 24 | 驱动轴 |
| 02 | 正逆转阀门衬套(包含于#1) | 25 | 打击座 |
| 03 | 驱动轴衬套 | 26 | 固定销(8×52.8L) |
| 04 | 排气罩 | 27 | 打击块 |
| 05 | 螺丝 | 28 | 凸轮 |
| 06 | 板机 | 29 | 油封(12×19×3) |
| 07 | 弹簧销(3×14L) | 30 | 轴承(6001) |
| 08 | 阀杆 | 31 | 前端盖板 |
| 09 | 衬套 | 32 | 转子叶片 |
| 10 | 钢珠(3/8＂) | 33 | 转子 |
| 11 | 弹簧 | 34 | 固定销(3×10L) |
| 12 | 管接头 | 34A | 固定销(3×16L) |
| 13 | 弹簧 | 35 | 气缸 |
| 14 | O型环(d7.8×W1.9) | 36 | 后端盖板 |
| 15 | 调节器 | 37 | 垫片 |
| 16 | 趁窝螺丝 | 38 | 后盖板 |
| 17 | 正逆转阀 | 39 | 弹簧华司(M5) |
| 18 | 定位销 | 40 | 内六角螺丝(M5×16L) |
| 19 | 弹簧 | 42 | 橡胶护套 |
| 20 | 沉窝螺丝(M5×6L) | 43 | 前护套 |
| 21 | 沉窝螺丝(M8×8L) | **K01 | 驱动轴修理包(22,23,24,26,27) |
| 22 | 驱动轴簧圈 | **K02 | 马达组修理包(29,30,31,32,36) |
| 23 | O型环(d6.8×W1.9) | **K03 | 板机组修理包(6,8,9,10,11,12) |

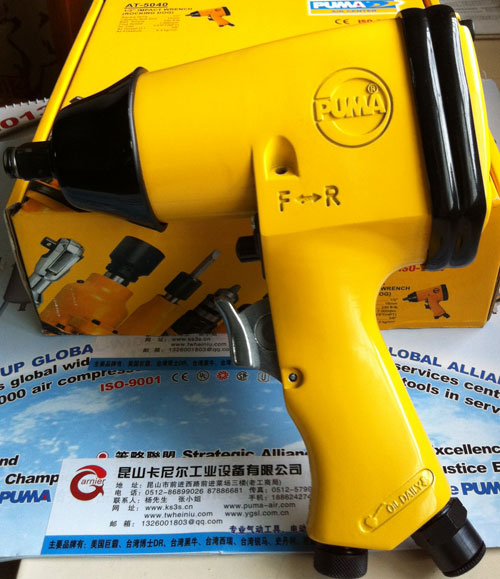

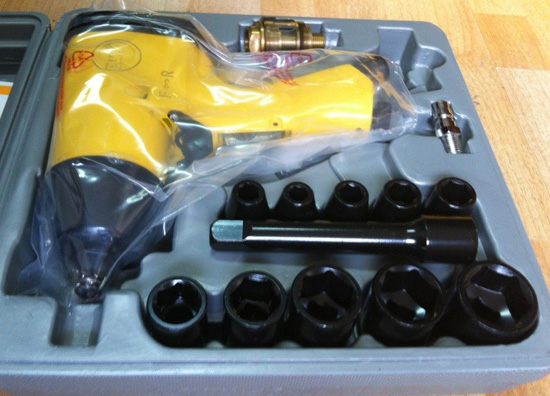

AT-5040实景拍摄：
